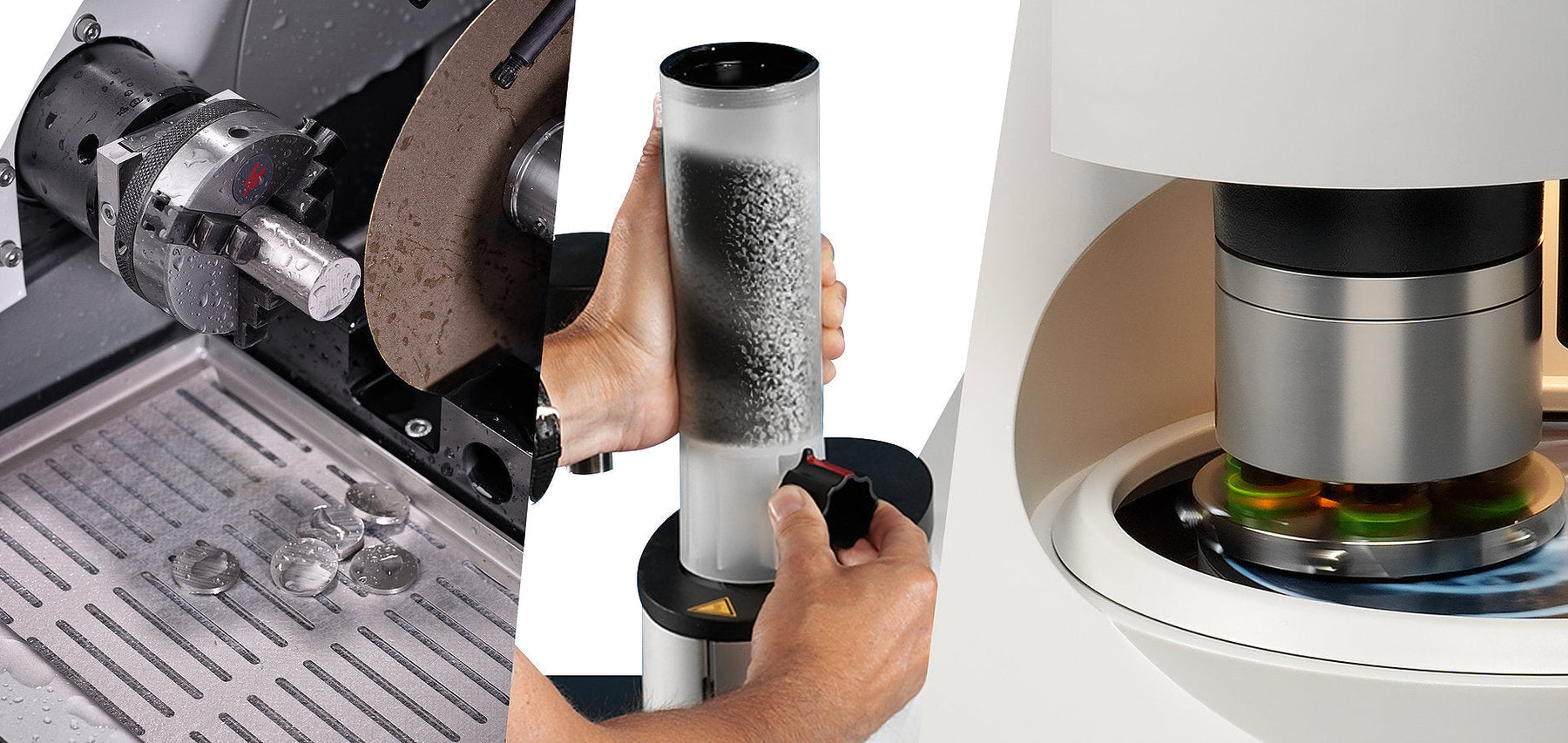

Preparación de muestras metalográficas paso a paso
Proceso técnico
Preparación de muestras metalográficas
Guía paso a paso del proceso que determina la calidad de todo análisis microestructural.
Los 5 pasos + errores comunes
¿Por qué la preparación es crítica?
Una regla fundamental: la superficie observada debe representar fielmente la microestructura real, sin alteraciones inducidas por el proceso de preparación. Cualquier deformación mecánica, calentamiento local o contaminación química puede modificar lo que se ve al microscopio y llevar a diagnósticos equivocados.
⚠️ Efectos de una mala preparación
| ▸ Rayas y micro abrasiones que se confunden con precipitados | ▸ Capa deformada (efecto Beilby) por trabajo mecánico excesivo |
| ▸ Recristalización superficial por calentamiento durante el corte | ▸ Relieve topográfico por diferencia de dureza entre fases |
Paso 1. Corte (cutting)
Obtener una sección representativa del material sin alterar su microestructura. Se usa una cortadora metalográfica con disco abrasivo específico y refrigeración continua para evitar el calentamiento excesivo.
Paso 2. Montaje (mounting)
Encapsula la muestra en resina para facilitar su manejo y proteger bordes o recubrimientos. Existen dos métodos:
|
🔥
Montaje en calientePrensa a 150-180 °C con resinas termoendurecibles (baquelita, epoxi, acrílicas). ✓ Rápido y consistente. No apto para materiales sensibles a la temperatura y presión. |
❄️
Montaje en fríoResinas de curado a temperatura ambiente (epoxi bicomponente, acrílicas). ✓ Ideal para muestras porosas o delicadas. ✗ Curado más lento. |
Paso 3. Desbaste (grinding)
Elimina el daño superficial del corte y genera planicidad en la superficie con papeles de carburo de silicio en granulometría decreciente.
Secuencia estándar de desbaste
P120 → P240 → P400 → P600 → P800 → P1200
💡 Tip: Rota la muestra 90° entre cada cambio de papel para eliminar las rayas del paso anterior. Desbaste con refrigeración por agua para evitar calentamiento.
Paso 4. Pulido (polishing)
Se busca una superficie con acabado espejo, libre de rayas visibles, mediante paños cargados con suspensiones o pastas abrasivas.
Paso 5. Ataque químico (etching)
Una superficie pulida es un espejo sin contraste. Para revelar granos, fases y bordes se aplica un reactivo específico que produce disolución selectiva. Los reactivos más utilizados según ASTM E407:
⚠️ Seguridad: El tiempo de ataque varía entre 3 y 60 segundos según reactivo y material. Manipula siempre con guantes de nitrilo, careta, bata y campana de extracción.
🧪 Ver alternativa avanzada: preparación electrolítica
Para materiales muy dúctiles o sensibles al trabajo mecánico (aceros inoxidables austeníticos, aluminio puro, titanio), la preparación mecánica puede introducir capa deformada que enmascara la microestructura.
En la preparación electrolítica, la muestra se configura como ánodo en una celda con electrolito específico y una corriente eléctrica controlada disuelve la superficie de manera uniforme. Puede sustituir tanto al pulido fino como al ataque químico.
→ Ver equipos de preparación electrolítica⚠️ Los 7 errores que arruinan la muestra
|
01 · CORTE SIN REFRIGERACIÓN ADECUADA Calienta la muestra y modifica microestructura por revenido local. Solución: asegurar flujo constante de refrigerante y no forzar el disco. |
|
02 · SALTARSE GRANULOMETRÍAS EN EL DESBASTE Deja rayas profundas que persisten hasta el pulido. Solución: seguir la secuencia completa. |
|
03 · NO ROTAR LA MUESTRA 90° ENTRE PAPELES Impide distinguir rayas nuevas de las anteriores. Solución: rotación sistemática y verificación bajo lupa. |
|
04 · CONTAMINACIÓN ENTRE PULIDOS Partículas de diamante grueso arrastradas al paño fino generan rayones. Solución: limpieza entre pasos de preparación con agua o alcohol isopropílico. |
|
05 · SOBREATAQUE QUÍMICO Destruye detalles finos y genera relieve excesivo. Solución: seleccionar el reactivo adecuado para la muestra y corroborar el tiempo de ataque con la normativa correspondiente. |
|
06 · REACTIVOS VENCIDOS O MAL PREPARADOS Generan resultados inconsistentes. Solución: respetar caducidad y prepararlos según ASTM E407. |
|
07 · PRESIÓN EXCESIVA DURANTE EL PULIDO Genera "colas de cometa" alrededor de inclusiones. Solución: usar la carga recomendada por el equipo automático. |
💬 Preguntas frecuentes
¿Cuánto tarda la preparación completa?
Entre 45 minutos y 3 horas dependiendo del material y del acabado requerido. Una muestra de acero al carbono con equipos automáticos puede completarse en menos de 1 hora.
¿Puedo preparar manualmente?
Sí, sigue usándose en muchos laboratorios. Sin embargo, los equipos automáticos ofrecen mayor repetibilidad, menor tiempo por muestra y menos dependencia de la habilidad del operador, especialmente con lotes grandes.
¿Qué es el efecto Beilby?
Es una capa superficial altamente deformada y amorfa generada durante la preparación mecánica de metales dúctiles. Puede enmascarar la microestructura real. Se elimina mediante ataque, pulido electrolítico o sílice coloidal.
¿Puedo reutilizar reactivos de ataque?
Depende del reactivo. El nital puede reutilizarse varias veces bien almacenado (frasco ámbar, tapa hermética, refrigeración). Los que contienen ácido pícrico o compuestos volátiles deben prepararse frescos por cada análisis.
¿Qué normas rigen la preparación?
ASTM E3 (guía de preparación), ASTM E407 (reactivos de ataque), ASTM E1558 (pulido electrolítico) e ISO 17639 (soldaduras).
