Guía técnica: Parámetros geométricos de herramientas de corte

Ángulos, diámetros, márgenes y almas: los siete parámetros que definen si una broca o fresa es competitiva.

¿Por qué la geometría define el rendimiento?

Los usuarios de brocas y fresas suelen enfrentar defectos en los filos, desgaste acelerado, tiempos de mecanizado largos o resultados poco satisfactorios en la pieza. La causa raíz de la mayoría de estos problemas está en la geometría de la herramienta de corte: siete parámetros críticos que, en conjunto, determinan la evacuación de viruta, la estabilidad, la calidad superficial y la vida útil.

Esta guía técnica desglosa cada parámetro geométrico —qué es, cómo se mide, qué pasa si está fuera de especificación y cuál es su valor ideal según aplicación—. Está orientada a fabricantes de herramientas, ingenieros de manufactura, responsables de calidad y personal de metrología dimensional.

i

Principio fundamental

Una herramienta de corte competitiva no depende de un solo parámetro: es la combinación optimizada de geometría, filo y acabado superficial la que determina su rendimiento en producción.

01. Diámetro exterior

Es el mayor diámetro de la herramienta, medido en la parte superior del margen situado detrás de la punta de la broca. Determina directamente el tamaño del agujero resultante.

Conicidad inversa (back taper)

El diámetro exterior de una broca disminuye ligeramente hacia el vástago. Esta conicidad inversa proporciona holgura entre la broca y la pieza, evitando fricción y calentamiento durante el mecanizado.

Consecuencia Origen geométrico
Agujero sobredimensionado Diámetro exterior por encima de tolerancia
Fricción y calentamiento excesivo Conicidad inversa insuficiente
Agujero cónico o desalineado Variación irregular del diámetro a lo largo del eje

02. Diámetro del núcleo

Es el diámetro medido en el centro de la broca. Al igual que el diámetro exterior, disminuye ligeramente hacia el vástago. Esta reducción progresiva mejora la evacuación de viruta, ya que las virutas se expulsan por un canal helicoidal con forma optimizada.

💪

Núcleo grueso

Mayor rigidez estructural y resistencia a la torsión. Ideal para materiales duros y mecanizado a alta velocidad.

🌀

Núcleo delgado

Mayor espacio para evacuación de viruta. Ideal para materiales dúctiles con viruta larga y agujeros profundos.

03. Ángulo de hélice

Es el ángulo formado entre una línea paralela al eje de la broca y el filo de corte. Controla directamente la capacidad de evacuación de viruta: un ángulo alto levanta la viruta rápidamente hacia el exterior; uno bajo la mantiene cerca del filo, aumentando el riesgo de acumulación.

Ángulo típico Aplicación recomendada
10° – 15° (bajo) Materiales duros, agujeros poco profundos, mayor resistencia del filo
20° – 30° (estándar) Aceros al carbono y aleados, aplicación de propósito general
35° – 45° (alto) Aluminio, materiales blandos y dúctiles, agujeros profundos

💡 Consejo técnico: El ángulo de hélice debe ajustarse a la profundidad del agujero. A mayor profundidad, mayor ángulo para asegurar evacuación continua de viruta y evitar que la broca quede atrapada.

04. Ángulo de punta de la broca

Es el ángulo formado en la punta de la broca, medido entre los dos filos principales. Es el parámetro más visible de una broca y el más adaptable al material a mecanizar.

Ángulo de punta Material recomendado
90° – 100° Plásticos, magnesio y aleaciones muy blandas
118° Estándar universal — aceros al carbono, hierro fundido
130° – 135° Aceros aleados de dureza media-alta, aceros inoxidables
140° – 150° Materiales muy duros: aceros templados, superaleaciones

🎯 Regla clave: materiales más duros requieren ángulos de punta mayores (más obtusos) para distribuir la fuerza sobre un filo más resistente. Materiales blandos requieren ángulos más agudos para penetrar con menos esfuerzo.

Efectos de un ángulo de punta inadecuado

Desviación (wandering): la broca no entra recta al material
Vibraciones y chatter: resonancia que afecta calidad del agujero
Geometría del agujero comprometida: ovalidad, rugosidad excesiva
Desgaste acelerado: concentración de esfuerzos en zonas no diseñadas para ello

05. Ángulo de desprendimiento (rake angle)

Es el ángulo de la cara de corte con respecto a la pieza de trabajo. Define cómo se forma y se separa la viruta del material. Es uno de los parámetros más difíciles de medir y también uno de los que más influye en las fuerzas de corte.

📐

Ángulo positivo

Corte suave, menor fuerza requerida, mejor acabado en materiales dúctiles como acero al carbono, aluminio.

Riesgo: filo más frágil

🛡️

Ángulo negativo

Mayor resistencia del filo, ideal para materiales duros, superaleaciones y desbaste pesado.

Riesgo: mayores fuerzas de corte

Consecuencias de un ángulo inadecuado

Problema Causa
Fractura descontrolada del material Ángulo demasiado positivo (agresivo) genera esfuerzo de compresión excesivo
"Ploughing" (aradura sin formar viruta) Ángulo demasiado plano o negativo excesivo
Filo recrecido (built-up edge) Ángulo inadecuado + rugosidad alta en cara de desprendimiento
Mala conducción del flujo de viruta Ángulo no ajustado al material o velocidad de corte

06. Margen (margin)

Es la parte cilíndrica del listón que no se recorta para proporcionar holgura. Guía a la broca dentro del agujero y define el diámetro final del mismo. Se caracteriza por tres parámetros: ancho, ángulo y profundidad.

Efectos según el diseño del margen

📏

ANCHO INSUFICIENTE

Guiado deficiente, vibraciones, agujero irregular

🔥

ANCHO EXCESIVO

Rozamiento y fricción excesivos, calentamiento

ANCHO ÓPTIMO

Estabilidad, buen acabado y agujero dentro de tolerancia

07. Alma (web)

Es el grosor medido a través de la base de las ranuras, en el centro de la broca. Las almas no cortan: son el "esqueleto" estructural que resiste torsión y consume potencia para atravesar la pieza. Su optimización es especialmente relevante al reafilar brocas.

Alma inadecuada Adelgazamiento ideal (web thinning)
✗ Baja resistencia a la torsión de la broca ✓ Retirada de material siguiendo el contorno de la ranura
✗ Materiales duros no se mecanizan de forma constante ✓ Longitud reducida para disminuir empuje axial
✗ Consumo excesivo de potencia y par ✓ Mejora de la evacuación de viruta

¿Por qué medir con metrología óptica 3D?

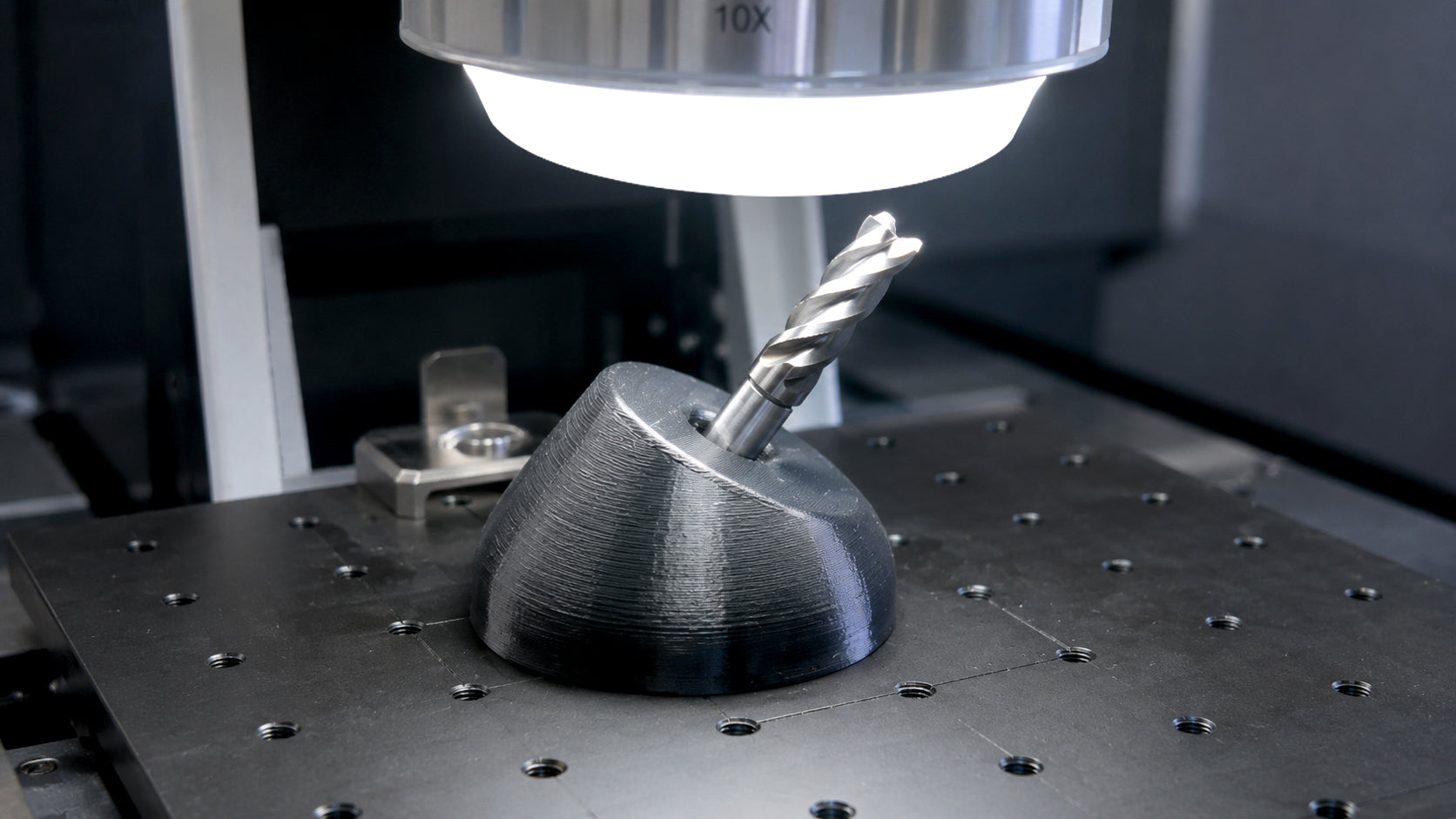

Los métodos convencionales (proyectores de perfil, palpadores mecánicos) tienen limitaciones críticas al enfrentar la geometría compleja y los filos vivos de una herramienta de corte moderna. La metrología óptica 3D basada en variación de enfoque resuelve estas limitaciones:

SIN CONTACTO

No deforma filos vivos ni recubrimientos delicados

REPETIBLE Y TRAZABLE

Resultados independientes del operador, con trazabilidad metrológica

FORMA Y RUGOSIDAD

Mide geometría y textura superficial en un solo sistema

360° COMPLETO

Sujeción con rotación permite medir toda la herramienta

💬 Preguntas frecuentes

¿Qué diferencia hay entre ángulo de hélice y ángulo de desprendimiento?

El ángulo de hélice es la inclinación del canal helicoidal respecto al eje de la broca; controla la evacuación de viruta. El ángulo de desprendimiento es el ángulo de la cara de corte respecto a la pieza; controla cómo se forma la viruta. Son independientes pero están relacionados geométricamente.

¿Por qué 118° es el ángulo de punta estándar?

El ángulo de 118° representa un compromiso óptimo entre penetración, resistencia del filo y evacuación de viruta para la mayoría de aceros al carbono y fundiciones. Es el estándar histórico de la industria del mecanizado desde principios del siglo XX.

¿Se puede medir una broca en 360° con un solo equipo?

Sí. Los sistemas ópticos 3D modernos con unidad de rotación motorizada capturan la herramienta desde múltiples ángulos y fusionan las mediciones en un modelo 3D completo mediante tecnología Real3D u equivalentes. El proceso es automatizado y trazable.

¿Qué es la "conicidad inversa" y por qué es beneficiosa?

Es la ligera reducción del diámetro desde la punta hacia el vástago de la broca. Genera holgura progresiva entre broca y pared del agujero, reduciendo fricción y calentamiento durante el mecanizado. Es intencional y controlada en el diseño.

¿Cada cuánto se debe verificar la geometría de una herramienta en producción?

Depende del volumen y criticidad, pero típicamente se verifica: al recibir un lote nuevo, después de cada reafilado, ante quejas de calidad del producto mecanizado, o como parte de auditorías periódicas del sistema de calidad (ISO 9001, IATF 16949).
