Accesorios para equipos Instron 6800 y 3400
Mordazas, caras de mordaza, extensómetros, platinas, fixtures y componentes seleccionados del catálogo de accesorios de Instron.
Modelo Confirmado en el catálogo Instron
Modelo Compatible por interfaz y capacidad: confirmar configuración
Bajo consulta Requiere revisión de un especialista
Consejo: elige tu modelo en el selector para ver solo lo compatible y el nivel de confirmación.
Mordazas

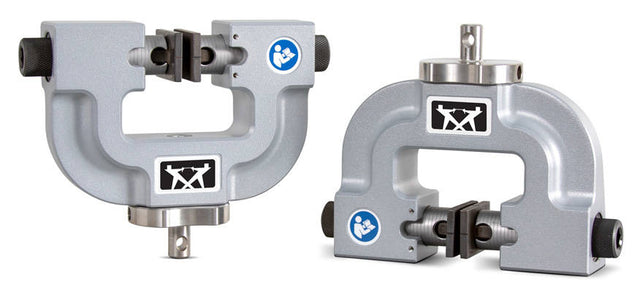

Mordazas de tornillo (screw-action) 2710-100
No. de catálogo 2710-111 · 2710-112 · 2710-113 · 2710-114 · 2710-115 · 2710-116
Sujeción simple de doble acción con caras intercambiables de cambio rápido y auto-alineables. Admiten probetas hasta 30–46 mm de espesor según modelo.
- Compatible con
- 68SC68TM68FM34SC34TM3400 de piso
- Capacidad
- 0.1 a 10 kN
- Ensayo
- Tensión
- Materiales / probetas
- Plásticos, textiles, papel, lámina delgada, foil y alambre; probetas planas o redondas (alambre)
En 68SC/34SC aplican las variantes de 6 mm (tipo O) y las de 5 kN; en modelos de piso, las de ½" (tipo D).
Ver variantes y números de catálogo (7)
| No. de catálogo | Descripción | Interfaz / nota |
|---|---|---|
| 2710-111 | 0.1 kN | 6 mm clevis (O) |
| 2710-112 | 0.5 kN | 6 mm clevis (O) |
| 2710-113 | 1 kN | 6 mm clevis (O) |
| 2710-114 | 2 kN | 6 mm clevis (O) |
| 2710-115 | 5 kN | ½" clevis (D) |
| 2710-116 | 10 kN | ½" clevis (D) |
| 2710-109 | Dispositivo de centrado de probeta | — |
Ref. catálogo de accesorios Instron, 8.ª ed., p. 178–179
Mordazas

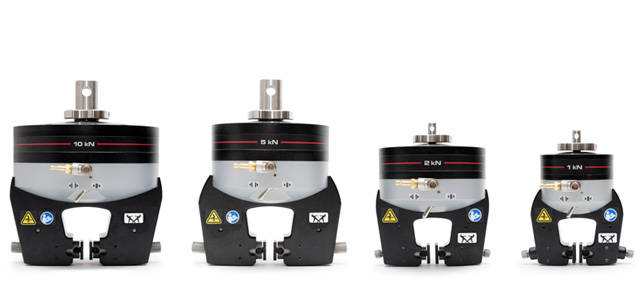

Mordazas neumáticas de acción lateral 2712
No. de catálogo 2712-051 · 2712-052 · 2712-041 · 2712-042 · 2712-045 · 2712-046
Fuerza de sujeción repetible y ajustable por presión de aire, con seguimiento si la probeta se adelgaza. Operación por válvula en la mordaza o pedal.
- Compatible con
- 68SC68TM68FM34SC34TM3400 de piso
- Capacidad
- 50 N a 10 kN
- Ensayo
- Tensión / Peel
- Materiales / probetas
- Láminas delgadas, film, foil, hilos, cintas, alambre fino, elastómeros y materiales suaves
El catálogo confirma la 2712-052 para sistemas 3400 y 6800 de una columna y de mesa (p. 38). Para cierre automático: kit Smart-Close 2701-095.
Ver variantes y números de catálogo (9)
| No. de catálogo | Descripción | Interfaz / nota |
|---|---|---|
| 2712-051 | 50 N | 6 mm clevis (O) |
| 2712-052 | 250 N | 6 mm clevis (O) |
| 2712-041 | 1 kN | 6 mm clevis (O) |
| 2712-042 | 2 kN | 6 mm clevis (O) |
| 2712-045 | 5 kN | ½" clevis (D) |
| 2712-046 | 10 kN | ½" clevis (D) |
| 2701-220 | Dispositivo de alineación de probeta (2712-04x) | — |
| 2701-221 | Porta-probeta con alineación (2712-041/-042) | — |
| 2701-222 | Porta-probeta con alineación (2712-045/-046) | — |
Ref. catálogo de accesorios Instron, 8.ª ed., p. 167–171
Mordazas

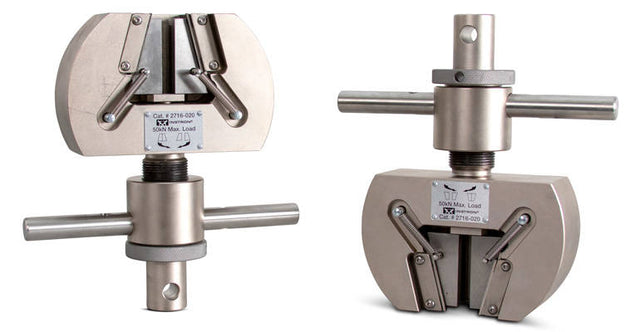

Mordazas de cuña mecánica 2716
No. de catálogo 2716-016 · 2716-017 · 2716-010 · 2716-015 · 2716-020 · 2716-002 · 2716-003 · 2716-008
La fuerza de sujeción aumenta con la carga, sin precarga al cerrar. Las caras quedan fijas: no hay retroceso al romper y el extensómetro permanece en su lugar.
- Compatible con
- 68SC68TM68FM34SC34TM3400 de piso
- Capacidad
- 1 a 150 kN
- Ensayo
- Tensión
- Materiales / probetas
- Metales, compuestos, plásticos, elastómeros y alambre; probetas planas y redondas
En 68SC/34SC aplican 2716-016/-017/-010; en mesa, hasta 2716-020 (50 kN); en piso, 2716-002/-003/-008.
Ver variantes y números de catálogo (9)
| No. de catálogo | Descripción | Interfaz / nota |
|---|---|---|
| 2716-016 | 1 kN · caras 19 mm | 6 mm clevis (O) |
| 2716-017 | 2 kN · caras 19 mm | 6 mm clevis (O) |
| 2716-010 | 5 kN · caras 25 mm | ½" clevis (D) |
| 2716-015 | 30 kN · caras 25 mm | ½" clevis (D) |
| 2716-020 | 50 kN · caras 25 mm | ½" clevis (D) |
| 2716-002 | 100 kN · caras 25 mm | ½" clevis (D) |
| 2716-003 | 100 kN · caras 50 mm | ½" clevis (D) |
| 2716-008 | 150 kN · caras 50 mm | M48 × 2 LH (II) |
| 2716-011 | Dispositivo de centrado (2716-010/-015/-020) | — |
Ref. catálogo de accesorios Instron, 8.ª ed., p. 159–161
Caras de mordazaConsumible / desgaste
Caras de mordaza 2702 para mordazas 2712-04x y 2710-113 a -116
No. de catálogo 2702-300 a 2702-357
Pieza de desgaste: se reemplazan cuando la superficie pierde agarre o se daña. Disponibles en hule, estriada, lisa, balata, contacto lineal y perfil ondulado.
- Compatible con
- 68SC68TM68FM34SC34TM3400 de piso
- Capacidad
- Según mordaza (1 a 10 kN)
- Ensayo
- Tensión / Peel
- Materiales / probetas
- Hule para superficies delicadas, estriadas para materiales rígidos, lisas para film; vee para redondos
La cara se elige por la mordaza instalada, el material y el ancho de la probeta.
Ver variantes y números de catálogo (8)
| No. de catálogo | Descripción | Interfaz / nota |
|---|---|---|
| 2702-300 a -311 | Hule (rubber coated), 25×25 a 150×50 mm | Planas |
| 2702-315 a -326, -357 | Estriadas, 25×25 a 150×50 mm | Planas |
| 2702-330 a -341 | Lisas, 25×25 a 150×50 mm | Planas |
| 2702-345 a -347 | Balata (HFC) | Planas |
| 2702-350 / -351 | Contacto lineal 25 / 75 mm | Planas |
| 2702-352 / -353 | Perfil ondulado 50×50 / 75×50 mm | Planas |
| 2702-354 / -355 | Vee estriadas, Ø 3–6.5 / 6–18.5 mm | Redondos |
| 2701-201 a -209 | Protectores de caras (face shields) | — |
Ref. catálogo de accesorios Instron, 8.ª ed., p. 170, 180
Caras de mordazaConsumible / desgaste
Caras de mordaza 2702 para 2712-051/-052 y 2710-111/-112
No. de catálogo 2702-360 a 2702-377
Caras de cambio rápido para mordazas de baja fuerza. Opciones en hule, estriada, lisa, balata y contacto lineal, de 10×10 a 100×25 mm.
- Compatible con
- 68SC68TM34SC34TM
- Capacidad
- Según mordaza (50 N a 0.5 kN)
- Ensayo
- Tensión / Peel
- Materiales / probetas
- Film, foil, hilos y probetas pequeñas
Ver variantes y números de catálogo (6)
| No. de catálogo | Descripción | Interfaz / nota |
|---|---|---|
| 2702-360 a -364 | Hule: 10×10, 12×25, 25×25, 50×25, 100×25 mm | — |
| 2702-365 a -369 | Estriadas: 10×10 a 100×25 mm | — |
| 2702-370 a -374 | Lisas: 10×10 a 100×25 mm | — |
| 2702-375 / -376 | Balata (HFC) 25×25 / 50×25 mm | — |
| 2702-377 | Contacto lineal rectificado 25 mm | — |
| 2701-215 | Protectores de caras 25×25 (2712-052) | — |
Ref. catálogo de accesorios Instron, 8.ª ed., p. 169, 180
Caras de mordazaConsumible / desgaste
Caras de mordaza 2703 para cuñas 2716-010 / -015 / -020
No. de catálogo 2703-151 a 2703-160
Caras de 25 mm para cuñas mecánicas: estriado grueso o fino, recubrimiento SurfAlloy o hule para planas, y vee fina para redondos.
- Compatible con
- 68SC68TM68FM34SC34TM3400 de piso
- Capacidad
- Según mordaza (5 a 50 kN)
- Ensayo
- Tensión
- Materiales / probetas
- Planas de 0 a 12.6 mm y redondas de 3.2 a 12.5 mm
En modelos de piso solo si se usan las cuñas de 5–50 kN.
Ver variantes y números de catálogo (5)
| No. de catálogo | Descripción | Interfaz / nota |
|---|---|---|
| 2703-151 / -152 | Planas, estriado grueso 0–6.4 / 6.4–12.6 mm | — |
| 2703-155 / -156 | Planas, estriado fino 0–6.4 / 6.4–12.6 mm | — |
| 2703-157 / -158 | Planas, SurfAlloy 0–6.4 / 6.4–12.6 mm | — |
| 2703-160 | Planas, hule 0–6.4 mm | — |
| 2703-153 / -154 | Redondos, vee fina 3.2–7.8 / 7.1–12.5 mm | — |
Ref. catálogo de accesorios Instron, 8.ª ed., p. 161
Extensómetros
Extensómetro automático AutoX 750 (2665-750)
No. de catálogo 2665-750 · 2665-751
Posiciona y fija los brazos automáticamente desde el software, lo que elimina la variación de colocación entre operadores. Resolución de 0.1 µm. La versión 2665-751 (AutoXBiax) mide también deformación transversal para valor r.
- Compatible con
- 68TM68FM34TM3400 de piso
- Capacidad
- Longitud calibrada 10–750 mm · recorrido 750 mm
- Ensayo
- Tensión / Flexión
- Materiales / probetas
- Metales, compuestos, plásticos y elastómeros; tiras, redondas, hexagonales y planas
El catálogo confirma el 2665-750 para sistemas 3400 y 6800 de dos columnas con Bluehill 3.31 o superior (p. 90). El 2665-751 y los modelos de piso: confirmar configuración.
Ver variantes y números de catálogo (3)
| No. de catálogo | Descripción | Interfaz / nota |
|---|---|---|
| 2665-750 | AutoX 750, axial | Exactitud ±1.5 µm o 0.5 % de lectura |
| 2665-751 | AutoXBiax, axial + transversal (valor r) | ISO 10113, ASTM E517, JIS Z 2254 |
| 2810-406 | Adaptadores para usar el AutoX con flexión 2810-400 | — |
Ref. catálogo de accesorios Instron, 8.ª ed., p. 90–91
ExtensómetrosConsumible / desgaste
Cuchillas de reemplazo para AutoX 2665-800 / -801 / -802
No. de catálogo 2665-800 · 2665-801 · 2665-802
Piezas de contacto que se desgastan con el uso. La 2665-802 se recomienda para ensayos hasta ruptura sobre 100 kN o con alta liberación de energía.
- Compatible con
- 68TM68FM34TM3400 de piso
- Capacidad
- —
- Ensayo
- Tensión
- Materiales / probetas
- Circulares para planas; planas para probetas angostas o delicadas; shock-tolerant para rupturas de alta energía
Ver variantes y números de catálogo (3)
| No. de catálogo | Descripción | Interfaz / nota |
|---|---|---|
| 2665-800 | Circulares: probetas planas y rectangulares | — |
| 2665-801 | Planas: probetas angostas (alambre de nitinol, tow de carbono) y delicadas (látex, elastómeros) | — |
| 2665-802 | Shock-tolerant circulares: planas, rectangulares o redondas | — |
Ref. catálogo de accesorios Instron, 8.ª ed., p. 115
Extensómetros
Extensómetros clip-on estáticos 2630
No. de catálogo 2630-101 a 2630-123
Fijación con una mano y liberación automática del seguro de longitud calibrada. Se entregan con certificado de calibración individual.
- Compatible con
- 68SC68TM68FM34SC34TM3400 de piso
- Capacidad
- Longitud calibrada de 8 a 100 mm
- Ensayo
- Tensión / Compresión / Flexión
- Materiales / probetas
- Metales, plásticos y compuestos
- Normas citadas
- ASTM E83 · ISO 9513
Requiere canal de extensometría en el controlador: 2210-885 (6800) o 2210-880 (3400).
Ver variantes y números de catálogo (8)
| No. de catálogo | Descripción | Interfaz / nota |
|---|---|---|
| 2630-120 | GL 8 mm · -4 a +4 mm | — |
| 2630-101 / -102 | GL 10 mm · ±1 / ±5 mm | — |
| 2630-105 / -106 / -107 | GL 25 mm · ±2.5 / 0–12.5 / 0–25 mm | — |
| 2630-111 / -112 / -113 | GL 50 mm · ±5 / 0–25 / 0–50 mm | — |
| 2630-123 | GL 75 mm · 0–7.5 mm | — |
| 2630-117 / -118 | GL 80 mm · 0–8 / 0–40 mm | — |
| 2630-119 | GL 100 mm · 0–50 mm | — |
| 2630-103 a -121 | Longitudes en pulgadas (0.3 a 2 in) | — |
Ref. catálogo de accesorios Instron, 8.ª ed., p. 95–97
ExtensómetrosConsumible / desgaste
Cuchillas y clips para extensómetros 2630
No. de catálogo 2601-077 · 2601-081 · 2601-082
Las cuchillas desgastadas o dañadas provocan deslizamiento y lecturas erráticas; se reemplazan sin cambiar el extensómetro.
- Compatible con
- 68SC68TM68FM34SC34TM3400 de piso
- Capacidad
- —
- Ensayo
- Tensión / Compresión / Flexión
- Materiales / probetas
- Clips chicos: espesor 1–10 mm; medianos: 1–18 mm
Ver variantes y números de catálogo (3)
| No. de catálogo | Descripción | Interfaz / nota |
|---|---|---|
| 2601-077 | Cuchillas, perfil recto estándar (2630-100) | — |
| 2601-081 | Clips ajustables + cuchillas, chicos | Espesor 1–10 mm |
| 2601-082 | Clips ajustables + cuchillas, medianos | Espesor 1–18 mm |
Ref. catálogo de accesorios Instron, 8.ª ed., p. 97, 115
Extensómetros
Extensómetros de largo recorrido 2603
No. de catálogo 2603-084 · 2603-080 · 2603-086 · 2603-085
Para materiales de alta elongación, hasta 7500 % con longitud calibrada de 10 mm (versión de 750 mm). Permite ensayar hasta ruptura sin dañar el equipo.
- Compatible con
- 68SC68TM68FM34SC34TM3400 de piso
- Capacidad
- Recorrido de 250 o 750 mm
- Ensayo
- Tensión
- Materiales / probetas
- Elastómeros, plásticos semirrígidos, film y materiales celulares
El catálogo indica la versión según el tipo de bastidor: de una columna (2603-084/-086) o de dos columnas (2603-080/-085).
Ver variantes y números de catálogo (4)
| No. de catálogo | Descripción | Interfaz / nota |
|---|---|---|
| 2603-084 | 250 mm · GL 10–200 mm | Una columna |
| 2603-080 | 250 mm · GL 10–200 mm | Dos columnas |
| 2603-086 | 750 mm · GL 10–200 mm | Una columna |
| 2603-085 | 750 mm · GL 10–200 mm | Dos columnas (hasta 250 kN) |
Ref. catálogo de accesorios Instron, 8.ª ed., p. 110
Electrónica
Acondicionador de strain para controlador 6800 / 3400
No. de catálogo 2210-885 · 2210-880
Tarjeta necesaria para conectar extensómetros de strain gauge o LVDT al controlador. Si tu equipo no tiene canal de extensometría, este es el primer paso.
- Compatible con
- 68SC68TM68FM34SC34TM3400 de piso
- Capacidad
- —
- Ensayo
- Tensión / Compresión / Flexión
- Materiales / probetas
- Todos los materiales con medición directa de deformación
2210-885 para 6800 (hasta dos tarjetas, ampliable con 2210-920); 2210-880 para 3400 (hasta dos canales).
Ver variantes y números de catálogo (4)
| No. de catálogo | Descripción | Interfaz / nota |
|---|---|---|
| 2210-885 | Acondicionador de strain para 6800 (control y adquisición) | 6800 |
| 2210-880 | Acondicionador de strain para 3400 (control y adquisición) | 3400 |
| 2210-920 | Módulo de expansión de canales (4 u 8 transductores) | 6800 |
| 2310-907 | Tarjeta de salida analógica y E/S digital | 6800 |
Ref. catálogo de accesorios Instron, 8.ª ed., p. 81, 83
Platinas y compresión
Platinas de compresión rígidas 2501
No. de catálogo 2501-083 · 2501-085 · 2501-106 · 2501-162 · 2501-163 · 2501-116 · 2501-117
Superficie endurecida con círculos concéntricos para centrar la probeta. Se usan en par o combinadas con una platina de asiento esférico.
- Compatible con
- 68SC68TM68FM34SC34TM3400 de piso
- Capacidad
- 10, 100 y 300 kN
- Ensayo
- Compresión
- Materiales / probetas
- Metales, compuestos, madera, concreto y componentes; cilindros y cubos
En 68SC/34SC aplican las de 10 kN (6 mm); en mesa, las de 10 y 100 kN; en piso, las de 100 y 300 kN.
Ver variantes y números de catálogo (9)
| No. de catálogo | Descripción | Interfaz / nota |
|---|---|---|
| 2501-104 | Ø 40.6 mm · 10 kN | 6 mm clevis (O) |
| 2501-083 | Ø 50 mm · 10 kN | 6 mm clevis (O) |
| 2501-121 | Ø 57 mm · 10 kN | 6 mm clevis (O) |
| 2501-106 | Ø 128 mm · 10 kN | 6 mm clevis (O) |
| 2501-085 | Ø 150 mm · 10 kN | 6 mm clevis (O) |
| 2501-162 | Ø 50 mm · 100 kN | ½" clevis (D) |
| 2501-163 | Ø 150 mm · 100 kN | ½" clevis (D) |
| 2501-116 | Ø 75 mm · 300 kN | M48 × 2 LH (II) |
| 2501-117 | Ø 150 mm · 300 kN | M48 × 2 LH (II) |
Ref. catálogo de accesorios Instron, 8.ª ed., p. 131
Platinas y compresión
Platinas con asiento esférico S57xx y asientos 2501
No. de catálogo S5722A1 a S5728A · S5722B1 a S5728B · 2501-096 · 2501-118
Compensan hasta 4° de desalineación de la cara superior de la probeta. Diámetros de 50 a 200 mm y rango de -70 a +350 °C.
- Compatible con
- 68SC68TM68FM34SC34TM3400 de piso
- Capacidad
- 10 y 100 kN (asientos de 100 y 300 kN)
- Ensayo
- Compresión / Temperatura
- Materiales / probetas
- Probetas que requieren paralelismo; cilindros, cubos y componentes
El bloqueo del asiento esférico solo está disponible en diámetros de 100 mm o más.
Ver variantes y números de catálogo (4)
| No. de catálogo | Descripción | Interfaz / nota |
|---|---|---|
| S5722A1 / S5724A / S5726A / S5728A | Ø 50 / 100 / 150 / 200 mm · 10 kN | 6 mm clevis (O) |
| S5722B1 / S5724B / S5726B / S5728B | Ø 50 / 100 / 150 / 200 mm · 100 kN | ½" clevis (D) |
| 2501-096 | Asiento esférico 100 kN | 6 × M10 en BC 100 mm |
| 2501-118 | Asiento esférico 300 kN | M48 × 2 fRH / 6 × M10 |
Ref. catálogo de accesorios Instron, 8.ª ed., p. 132, 135
Fixtures de flexión
Fixture de flexión de 3 y 4 puntos 2810-400
No. de catálogo 2810-400 · 2810-405 · 2810-401 · 2810-402 · 2810-403
Claro ajustable con escala graduada. Se convierte a 4 puntos con el kit 2810-405 y mide deflexión al centro con el porta-extensómetro 2810-403.
- Compatible con
- 68SC68TM68FM34SC34TM3400 de piso
- Capacidad
- 5 kN · claro de 10 a 200 mm
- Ensayo
- Flexión
- Materiales / probetas
- Plásticos, metales, aleaciones, compuestos y cerámicos; tiras, barras y componentes (ancho de hasta 50 mm)
Superior: 6 mm clevis (O); inferior: ½" clevis (D). Rango de -100 a +350 °C.
Ver variantes y números de catálogo (5)
| No. de catálogo | Descripción | Interfaz / nota |
|---|---|---|
| 2810-400 | Fixture de 3 puntos, 5 kN | O (sup.) / D (inf.) |
| 2810-405 | Kit de conversión a 4 puntos (claro 10–97 mm) | — |
| 2810-401 / -402 | Juego de anvils de 4 / 10 mm | — |
| 2810-403 | Porta-extensómetro (deflectómetro al centro) | — |
| 2810-406 | Adaptadores para AutoX 750 | — |
Ref. catálogo de accesorios Instron, 8.ª ed., p. 149, 151
Bastidor y seguridad
Kit de aire Smart-Close 2701-095 y pedal neumático
No. de catálogo 2701-095 · 2701-004
Cierre de mordazas neumáticas por pedal o automático desde el software (por umbral de carga), con ambas manos libres para posicionar la probeta.
- Compatible con
- 68SC68TM68FM34SC34TM3400 de piso
- Capacidad
- Mordazas neumáticas de hasta 10 kN
- Ensayo
- Tensión / Peel
- Materiales / probetas
- Aplicaciones con mordazas neumáticas
2701-095: para todos los bastidores 3400 y 6800, con mordazas de 10 kN o menos (pp. 173, 231). 2701-004: pedal neumático universal, sin pretensión.
Ver variantes y números de catálogo (3)
| No. de catálogo | Descripción | Interfaz / nota |
|---|---|---|
| 2701-095 | Smart-Close Air Kit | 3400 / 6800 |
| 2701-004 | Pedal neumático universal (sin pretensión) | Universal |
| 2701-042 | Kit de distribución de aire (mordazas con válvula integrada) | Universal |
Ref. catálogo de accesorios Instron, 8.ª ed., p. 173, 231
Bastidor y seguridad
Guardas de protección para 34SC, 68SC, 34TM y 68TM
No. de catálogo CP127700 · CP127701 · CP127702 · CP127246 · CP126003 · CP129040 · CP129044
Marco de aluminio con paneles transparentes de Lexan. Disponibles con o sin interlock de puerta.
- Compatible con
- 68SC68TM34SC34TM
- Capacidad
- —
- Ensayo
- Tensión / Compresión / Flexión
- Materiales / probetas
- Materiales con falla violenta: compuestos, cable, varilla y materiales frágiles
Seleccionar según altura del bastidor (E1 / E2).
Ver variantes y números de catálogo (7)
| No. de catálogo | Descripción | Interfaz / nota |
|---|---|---|
| CP127700 | 34SC / 68SC · sistemas de 500 N | — |
| CP127701 | 34SC / 68SC · 1–5 kN E1 | — |
| CP127702 | 34SC-5E2 / 68SC-5E2 | — |
| CP127246 | 34TM E1 F1 | — |
| CP126003 | 34TM E2 F1 | — |
| CP129040 | 68TM E1 F1 | — |
| CP129044 | 68TM E2 F1 | — |
Ref. catálogo de accesorios Instron, 8.ª ed., p. 234–235
Mordazas
Mordazas de cuña de precisión 2716-028 / 2716-030
No. de catálogo 2716-028 · 2716-030
Cierre autocentrante por tornillo sinfín para alineación repetible. Rango de -80 a +250 °C y montaje de fixtures de compresión o flexión tipo piggyback.
- Compatible con
- 68FM3400 de piso
- Capacidad
- 100 y 250 kN
- Ensayo
- Tensión / Temperatura
- Materiales / probetas
- Compuestos, metales y otros materiales rígidos; probetas planas y redondas
- Normas citadas
- ASTM D3039, D5083, D5766 · EN 2561, EN 2597 · prEN 6035 · ISO 527-4, ISO 527-5 · AITM 1-0007
Para pruebas en cámara existe la cámara 3119-616, diseñada para estas mordazas.
Ver variantes y números de catálogo (4)
| No. de catálogo | Descripción | Interfaz / nota |
|---|---|---|
| 2716-028 | 100 kN | ½" clevis (D) / 4 × M16 |
| 2716-030 | 250 kN | M48 × 2 LH (II) / 4 × M16 |
| 2701-231 / 2701-230 | Topes de centrado (028 / 030) | — |
| 2501-700 / 2501-702 | Placa adaptadora piggyback tipo D / tipo II | — |
Ref. catálogo de accesorios Instron, 8.ª ed., p. 163–164
Mordazas
Mordazas de cuña neumática 2716-111 / 2716-121
No. de catálogo 2716-111 · 2716-121
Frente abierto para carga de probetas grandes y accionamiento neumático sin bomba hidráulica. Diseño compacto pensado para bastidores de piso.
- Compatible con
- 68FM3400 de piso
- Capacidad
- 100 y 200 kN
- Ensayo
- Tensión
- Materiales / probetas
- Alambre, plásticos y metales; planas hasta 70 mm de espesor y redondas hasta 60 mm
No apta para ensayos reversos ni fatiga. Placa piggyback disponible para montar cargas secundarias.
Ver variantes y números de catálogo (3)
| No. de catálogo | Descripción | Interfaz / nota |
|---|---|---|
| 2716-111 | 100 kN | ½" clevis (D) |
| 2716-121 | 200 kN | M48 × 2 LH (II) |
| 2501-194 | Adaptador 2716-11x/-12x a M30 fLH / 6 × M10 | — |
Ref. catálogo de accesorios Instron, 8.ª ed., p. 174–175
Mordazas
Mordazas autoapretantes y para película delgada 2713
No. de catálogo 2713-007 · 2713-004 · 2713-002 · 2713-006
Rodillo excéntrico estriado que sigue la reducción de sección de materiales elásticos. La 2713-006 usa capstans para film muy delgado (0–0.2 mm).
- Compatible con
- 68SC68TM34SC34TM
- Capacidad
- 0.1 a 5 kN
- Ensayo
- Tensión
- Materiales / probetas
- Elastómeros, láminas delgadas, film y plásticos flexibles
Ver variantes y números de catálogo (5)
| No. de catálogo | Descripción | Interfaz / nota |
|---|---|---|
| 2713-007 | 1 kN · 0–3 mm | 6 mm clevis |
| 2713-004 | 2 kN · 0–4 mm | 6 mm clevis (O) |
| 2713-002 | 5 kN · 0–8 mm | ½" clevis (D) |
| 2713-006 | 0.1 kN · film 0–0.2 mm | Extremo con tab |
| 2501-351 | Set de adaptadores para montar 2713-006 directo | C, D y O |
Ref. catálogo de accesorios Instron, 8.ª ed., p. 181–182
Mordazas
Porta-probetas roscadas 2717-029
No. de catálogo 2717-029 · 2717-021 a 2717-027
Cuerpo con cabezas roscadas intercambiables para probetas maquinadas. Las cabezas se piden según la rosca de la probeta.
- Compatible con
- 68TM68FM34TM3400 de piso
- Capacidad
- 100 kN
- Ensayo
- Tensión
- Materiales / probetas
- Metales: probetas con extremo roscado M8 a M24
Usar siempre dentro de la capacidad del sistema y de la celda instalada.
Ver variantes y números de catálogo (10)
| No. de catálogo | Descripción | Interfaz / nota |
|---|---|---|
| 2717-029 | Cuerpo 100 kN | ½" clevis (D) |
| 2717-021 | Cabezas M8 | — |
| 2717-022 | Cabezas M10 | — |
| 2717-023 | Cabezas M12 | — |
| CP109870 | Cabezas M14 | — |
| CP109287 | Cabezas M16 | — |
| 2717-024 | Cabezas M18 | — |
| 2717-025 | Cabezas M20 | — |
| 2717-026 | Cabezas M24 | — |
| 2717-027 | Cabezas en blanco | — |
Ref. catálogo de accesorios Instron, 8.ª ed., p. 185
Caras de mordazaConsumible / desgaste
Caras de mordaza 2703 para cuñas de 100–150 kN
No. de catálogo 2703-001 a 2703-015 · 2703-070 a 2703-073
Caras para 2716-002 (25 mm) y 2716-003/-008 (50 mm): estriado grueso o fino para planas, vee y roscado grueso para redondos.
- Compatible con
- 68FM3400 de piso
- Capacidad
- Según mordaza (100 a 150 kN)
- Ensayo
- Tensión
- Materiales / probetas
- Planas de 0 a 12.6 mm y redondas de 3.5 a 19 mm
También aplican a las cuñas de alta temperatura 2736-004/-005.
Ver variantes y números de catálogo (7)
| No. de catálogo | Descripción | Interfaz / nota |
|---|---|---|
| 2703-001 / -002 | Planas, gruesa 0–6.4 / 6.4–12.6 mm (2716-002) | — |
| 2703-006 / -007 | Planas, fina 0–6.4 / 6.4–12.6 mm (2716-002) | — |
| 2703-004, -008 a -010 | Redondos, vee 3.5–19 mm (2716-002) | — |
| 2703-070 / -071 | Redondos, roscado grueso 12–19 mm (2716-002) | — |
| 2703-011 / -012 | Planas, gruesa (2716-003/-008) | — |
| 2703-013 a -015 | Redondos, vee 3.5–19 mm (2716-003/-008) | — |
| 2703-072 / -073 | Redondos, estriado 12–19 mm (2716-003/-008) | — |
Ref. catálogo de accesorios Instron, 8.ª ed., p. 161–162
Caras de mordazaConsumible / desgaste
Caras de mordaza 2703-180 a -185 para cuñas neumáticas
No. de catálogo 2703-180 a 2703-185
Caras para 2716-11x/-12x. Las vee para redondos usan diseño dividido que disipa la energía de ruptura sin fracturar la cara.
- Compatible con
- 68FM3400 de piso
- Capacidad
- Según mordaza (100 y 200 kN)
- Ensayo
- Tensión
- Materiales / probetas
- Planas de 0 a 40 mm y redondas de 6 a 50.8 mm
Ver variantes y números de catálogo (3)
| No. de catálogo | Descripción | Interfaz / nota |
|---|---|---|
| 2703-185 | Planas, estriado grueso 0–20 mm | — |
| 2703-180 / -181 | Planas, estriadas 0–20 / 20–40 mm | — |
| 2703-182 a -184 | Redondos, vee 6–17.8 / 16–34 / 33–50.8 mm | — |
Ref. catálogo de accesorios Instron, 8.ª ed., p. 175
Caras de mordazaConsumible / desgaste
Caras de mordaza para cuñas de precisión 2716-028 / -030
No. de catálogo 2703-340 a 2703-349 · 2703-363 a 2703-370
Estriado fino, recubrimiento de carburo fino y vee fina para compuestos y metales.
- Compatible con
- 68FM3400 de piso
- Capacidad
- Según mordaza (100 y 250 kN)
- Ensayo
- Tensión
- Materiales / probetas
- Planas de 0 a 30 mm y redondas de 3 a 28 mm
Ver variantes y números de catálogo (5)
| No. de catálogo | Descripción | Interfaz / nota |
|---|---|---|
| 2703-363 a -366 | Planas: estriado fino y carburo (2716-028) | — |
| 2703-369 / -370 | Redondos, vee fina 3–8 / 8–15 mm (2716-028) | — |
| 2703-340 a -343 | Planas: estriado fino y carburo (2716-030) | — |
| 2703-346 a -349 | Redondos, vee fina 5–28 mm (2716-030) | — |
| 2703-710 | Caras de reemplazo para fixture de lap shear 2501-803 | — |
Ref. catálogo de accesorios Instron, 8.ª ed., p. 164
Extensómetros
Video extensómetros AVE 2 / SVE 2
No. de catálogo 2663-901 · 2663-902
Medición sin contacto: sin deslizamiento de cuchillas ni daño por energía de ruptura. Utilizable con cámaras ambientales con el kit de montaje adecuado.
- Compatible con
- 68TM68FM34TM3400 de piso
- Capacidad
- Campo de visión de 100 a 840 mm
- Ensayo
- Tensión / Compresión / Flexión / Temperatura
- Materiales / probetas
- AVE 2: metales y compuestos (incluye valor r); SVE 2: hule, plásticos suaves y elastómeros
- Normas citadas
- AVE 2: ISO 527, ASTM D638 · AverEdge32 para valor r según ISO 10113
Requiere kit de montaje según el sistema: confirmar configuración.
Ver variantes y números de catálogo (6)
| No. de catálogo | Descripción | Interfaz / nota |
|---|---|---|
| 2663-901 | AVE 2 · resolución 0.5–3 µm | Opción transversal |
| 2663-902 | SVE 2 · resolución 1–6 µm | Solo axial |
| 2663-910 a -913 | Lentes 35 / 16 / 9 / 6 mm | — |
| 2663-841 / -842 | Marcadores blancos / negros (consumible) | — |
| 2663-901T1 / T4, T5 | Transversal por marcas / AverEdge32 | — |
| 2450-400 | DIC Replay (correlación digital de imágenes 2D) | — |
Ref. catálogo de accesorios Instron, 8.ª ed., p. 111–114
Extensómetros
Extensómetros transversales clip-on
No. de catálogo 2640-010 · W-E404-C · W-E404-E · W-E404-F
Miden deformación transversal para la relación de Poisson. La 2640-010 está diseñada para el valor r en lámina de 0.3 a 4 mm.
- Compatible con
- 68TM68FM34TM3400 de piso
- Capacidad
- Ancho de probeta de 0 a 25 mm
- Ensayo
- Tensión
- Materiales / probetas
- Metales, termoplásticos rígidos, termofijos y compuestos
Solo uso estático. La 2640-010 requiere un extensómetro axial.
Ver variantes y números de catálogo (4)
| No. de catálogo | Descripción | Interfaz / nota |
|---|---|---|
| 2640-010 | Valor r · ±10 mm | Ancho 10–25 mm |
| W-E404-C | ±0.1 in | 0–25 mm |
| W-E404-E | ±0.5 mm | 0–25 mm |
| W-E404-F | ±2.5 mm | 0–25 mm |
Ref. catálogo de accesorios Instron, 8.ª ed., p. 116
Platinas y compresión
Deflectómetros LVDT 2601-04x y accesorios
No. de catálogo 2601-041 a 2601-045 · 2601-071 · 2601-069
Medición de deflexión con LVDT. El fixture 2601-071 se monta al costado de la platina para medir el desplazamiento entre platinas.
- Compatible con
- 68SC68TM68FM34SC34TM3400 de piso
- Capacidad
- Recorrido de ±0.5 a ±100 mm
- Ensayo
- Compresión / Flexión
- Materiales / probetas
- Componentes, estructuras y deflexión entre platinas
Ver variantes y números de catálogo (5)
| No. de catálogo | Descripción | Interfaz / nota |
|---|---|---|
| 2601-041 / -042 | ±0.5 / ±2.5 mm · punta de bola | — |
| 2601-043 / -044 / -045 | ±15 / ±50 / ±100 mm · vástago roscado | — |
| 2601-071 | Fixture LVDT para platinas | — |
| 2601-069 | Base magnética | — |
| 2601-072 | Micrómetro de precisión para calibración manual | — |
Ref. catálogo de accesorios Instron, 8.ª ed., p. 104, 106, 132
Fixtures de flexión
Fixtures de flexión de 100 y 250 kN
No. de catálogo 2810-182 · 2810-206
Fixtures robustos de 3 puntos con rodillos intercambiables y kits de conversión a 4 puntos.
- Compatible con
- 68FM3400 de piso
- Capacidad
- 100 kN (claro 30–250 mm) y 250 kN (claro 100–600 mm)
- Ensayo
- Flexión
- Materiales / probetas
- Metales, aleaciones, compuestos y cerámicos
Montaje roscado: requieren adaptador desde ½" clevis, por ejemplo 2501-173 (a M30 RH) o 2501-172 (a M48 RH).
Ver variantes y números de catálogo (5)
| No. de catálogo | Descripción | Interfaz / nota |
|---|---|---|
| 2810-182 | 100 kN · rodillos 10 mm | M30 × 2 RH (I) |
| 2810-184 | Kit a 4 puntos (2810-181/-182) | — |
| 2810-185 a -190 | Rodillos superiores e inferiores de 5, 10 y 25 mm | — |
| 2810-206 | 250 kN · estático | M48 × 2 RH (II) |
| 2810-201 | Kit a 4 puntos (2810-206) | — |
Ref. catálogo de accesorios Instron, 8.ª ed., p. 149–151
Fixtures de aplicación
Fixtures de peel (90°, ángulo variable y rodillo flotante)
No. de catálogo CP134660 · 2820-035 · 2820-036 · 2820-101 · 2820-102
Miden la resistencia de unión entre laminados o recubrimientos y su sustrato. Se usan con una mordaza superior adecuada.
- Compatible con
- 68SC68TM68FM34SC34TM3400 de piso
- Capacidad
- 1 a 5 kN
- Ensayo
- Peel
- Materiales / probetas
- Film, cintas, recubrimientos laminados, etiquetas y uniones adhesivas
- Normas citadas
- 90°: ASTM D6862 · Rodillo flotante: ASTM D3167 (2820-101), ISO 4578 y EN 1464 (2820-102)
CP134660 (neumático): confirmado para 3400 y 6800 de una columna y de mesa. 2820-035 (manual): "All frames" (p. 36).
Ver variantes y números de catálogo (5)
| No. de catálogo | Descripción | Interfaz / nota |
|---|---|---|
| CP134660 | Peel 90° neumático · 1 kN | ASTM D6862 |
| 2820-035 | Peel 90° manual · 1 kN | ASTM D6862 |
| 2820-036 | Peel de ángulo variable · 1 kN | ½" clevis (D) |
| 2820-101 | Rodillo flotante · 5 kN | ASTM D3167 |
| 2820-102 | Rodillo flotante · 5 kN | ISO 4578, EN 1464 |
Ref. catálogo de accesorios Instron, 8.ª ed., p. 6, 36
Fixtures de aplicación
Fixtures de punción (puncture) y sondas
No. de catálogo 2810-195 · 2810-501 · 2830-005 · 2830-036
Sujeción de la probeta con anillos y penetración con sonda. Resultados típicos: fuerza máxima, fuerza a ruptura, penetración y energía.
- Compatible con
- 68SC68TM68FM34SC34TM3400 de piso
- Capacidad
- 0.5 a 10 kN
- Ensayo
- Puncture
- Materiales / probetas
- Film, láminas, geotextiles y empaques
- Normas citadas
- 2810-195: ASTM D3787, ASTM D6797, FED 191A · 2810-501: ASTM D5748
Superior: 6 mm clevis (O); inferior: ½" clevis (D).
Ver variantes y números de catálogo (4)
| No. de catálogo | Descripción | Interfaz / nota |
|---|---|---|
| 2810-195 | Burst/puncture · 10 kN | ASTM D3787, D6797 |
| 2810-501 | Puncture · 4.4 kN | ASTM D5748 |
| 2830-005 | Juego de 9 sondas de punción · 1 kN | 6 mm clevis (O) |
| 2830-036 | Sonda con chuck de 3 mordazas · 500 N | 6 mm clevis (O) |
Ref. catálogo de accesorios Instron, 8.ª ed., p. 18, 21
Fixtures de aplicación
Fixture de coeficiente de fricción 2810-005
No. de catálogo 2810-005
Mide fricción estática y cinética con trineo de 200 g sobre mesa horizontal. Se monta en la base con adaptador tipo D.
- Compatible con
- 68SC68TM34SC34TM
- Capacidad
- 0.1 kN
- Ensayo
- Fricción
- Materiales / probetas
- Film plástico, láminas y papel
- Normas citadas
- ASTM D1894 · ISO 8295:2004
Requiere una celda de baja capacidad.
Ver variantes y números de catálogo (1)
| No. de catálogo | Descripción | Interfaz / nota |
|---|---|---|
| 2810-005 | Fixture de fricción · 0.1 kN | Inferior: ½" clevis (D) |
Ref. catálogo de accesorios Instron, 8.ª ed., p. 58
Fixtures de aplicación
Fixture de compresión de espuma 2810-130
No. de catálogo 2810-130
Mesa perforada e indentador de 203 mm con rótula para ensayos IFD y CFD.
- Compatible con
- 68TM68FM34TM3400 de piso
- Capacidad
- 10 kN
- Ensayo
- Compresión
- Materiales / probetas
- Materiales celulares expandidos: producto completo o probeta, con o sin piel
- Normas citadas
- ASTM D3574 · ASTM D5672 · EN ISO 2439:2000 · ISO 3386
El catálogo indica que no es compatible con sistemas de una columna.
Ver variantes y números de catálogo (1)
| No. de catálogo | Descripción | Interfaz / nota |
|---|---|---|
| 2810-130 | Fixture de espuma · 10 kN | Superior: O · inferior: 4 × M10 |
Ref. catálogo de accesorios Instron, 8.ª ed., p. 55
Fixtures de aplicación
Fixtures para O-rings elastoméricos 2717
No. de catálogo 2717-068 · 2717-078 · 2717-070 a 2717-076
Fixture con spindles intercambiables para ensayar O-rings a tensión.
- Compatible con
- 68SC68TM34SC34TM
- Capacidad
- 1 kN
- Ensayo
- Tensión
- Materiales / probetas
- O-rings elastoméricos (con spindles según diámetro)
2717-068 para sistemas de una columna; 2717-078 para 34TM y 68TM de altura estándar (p. 33).
Ver variantes y números de catálogo (3)
| No. de catálogo | Descripción | Interfaz / nota |
|---|---|---|
| 2717-068 | Fixture para una columna · 1 kN | 6 mm clevis (O) |
| 2717-078 | Fixture para 34TM / 68TM · 1 kN | O (sup.) / D (inf.) |
| 2717-070 a -076 | Spindles | — |
Ref. catálogo de accesorios Instron, 8.ª ed., p. 33–34
Cámaras ambientales
Cámaras ambientales 3119-600
No. de catálogo 3119-605 · 3119-606 · 3119-607 · 3119-608 · 3119-609 · 3119-610
Calentamiento por convección forzada con control de baja sobreoscilación. Para ensayos bajo ambiente se requiere un módulo de enfriamiento con CO₂ o LN₂.
- Compatible con
- 68TM68FM34TM3400 de piso
- Capacidad
- -150 a +600 °C según modelo
- Ensayo
- Temperatura / Tensión / Compresión / Flexión
- Materiales / probetas
- Materiales y componentes en tensión, compresión, flexión y corte a temperatura no ambiente
Brackets de montaje en base confirmados para 3400 y 6800: 3119-201 (serie 3119-600) y 3119-204 (3119-607/-608/-610). Revisar el rango de temperatura de mordazas y extensómetros.
Ver variantes y números de catálogo (6)
| No. de catálogo | Descripción | Interfaz / nota |
|---|---|---|
| 3119-605 / -606 / -609 | -100 a +350 °C · int. 240 mm de ancho · alto 485 / 560 / 660 mm | — |
| 3119-607 / -610 | -150 a +350 °C · int. 400 mm de ancho · alto 560 / 660 mm | — |
| 3119-608 | -150 a +600 °C · int. 400 × 560 mm | — |
| 3119-201 / 3119-204 | Brackets rígidos para base 3400 / 6800 | — |
| 3119-115 | Módulo de enfriamiento CO₂ (-70 °C) | — |
| 3119-116 | Módulo de enfriamiento LN₂ (-70 a -100 °C) | — |
Ref. catálogo de accesorios Instron, 8.ª ed., p. 86–88
Bastidor y seguridad
Mesas T-slot y placas para componentes
No. de catálogo 2850-205 · CP103964 · 2910-105 · 2910-107 · 2910-108
Área de trabajo ampliada para sujetar componentes con ranuras T. Las placas para componentes tienen barrenos M6 a 25 mm entre centros.
- Compatible con
- 68SC68TM34SC34TM
- Capacidad
- 1 a 50 kN
- Ensayo
- Tensión / Compresión / Flexión
- Materiales / probetas
- Componentes, ensambles y estructuras
2850-205: modelos 3400 y 6800 de dos columnas de mesa. Placas: 2910-108 (68SC), 2910-105 (34SC), 2910-107 (34TM / 68TM).
Ver variantes y números de catálogo (5)
| No. de catálogo | Descripción | Interfaz / nota |
|---|---|---|
| 2850-205 | Mesa T-slot 50 kN · 400 × 500 mm | 3400 / 6800 de mesa |
| CP103964 | Mesa T-slot 5 kN · 200 × 160 mm | Series 3400 / 6800 |
| 2910-108 | Placa para componentes 1 kN | 68SC |
| 2910-105 | Placa para componentes 1 kN | 34SC |
| 2910-107 | Placa para componentes 1 kN | 34TM / 68TM |
Ref. catálogo de accesorios Instron, 8.ª ed., p. 17–18, 226
Bastidor y seguridad
Iluminación LED del área de ensayo 2910-065
No. de catálogo 2910-065
Luz LED que se monta en la ranura T de la columna. Incluye adaptador universal de 100–240 V.
- Compatible con
- 68SC68TM68FM34SC34TM3400 de piso
- Capacidad
- —
- Ensayo
- Tensión / Compresión / Flexión
- Materiales / probetas
- Cualquier aplicación
El catálogo la indica para series 3400 y 6800 (p. 254).
Ver variantes y números de catálogo (1)
| No. de catálogo | Descripción | Interfaz / nota |
|---|---|---|
| 2910-065 | Iluminación del área de ensayo | Ranura T de columna |
Ref. catálogo de accesorios Instron, 8.ª ed., p. 254
Adaptadores
Acoples y adaptadores entre interfaces
No. de catálogo 2501-093 · 2501-091 · 2501-346 · 2501-173 · 2501-172 · 2501-338 · 2501-113
Permiten montar un accesorio de 6 mm en una celda de ½", o un fixture roscado en una interfaz clevis. Sin adaptador correcto el accesorio no se puede instalar.
- Compatible con
- 68SC68TM68FM34SC34TM3400 de piso
- Capacidad
- 10 a 100 kN
- Ensayo
- Tensión / Compresión / Flexión
- Materiales / probetas
- Conexión de accesorios con interfaz distinta a la de la celda o la base
Instron recomienda enviar los datos del sistema para confirmar el adaptador (p. 371).
Ver variantes y números de catálogo (8)
| No. de catálogo | Descripción | Interfaz / nota |
|---|---|---|
| 2501-093 | Rígido 10 kN · 6 mm a ½" | O ↔ D |
| 2501-091 | Flexible (tensión) 10 kN · 6 mm a ½" | O ↔ D |
| 2501-346 | Adaptador 10 kN · ½" a 6 mm | D ↔ O |
| 2501-173 | Rígido 100 kN · ½" a M30 × 2 RH | D ↔ I |
| 2501-172 | Rígido 100 kN · ½" a M48 × 2 RH | D ↔ II |
| 2501-338 | Adaptador 100 kN · ½" a 16 mm | D ↔ 1 |
| 2501-113 | Adaptador de travesaño/base 100 kN · 6 × M10 a ½" | — |
| 2501-148 | Adaptador de travesaño/base 100 kN · 6 × M10 a M48 × 2 LH | — |
Ref. catálogo de accesorios Instron, 8.ª ed., p. 382–384
Adaptadores
Adaptadores piggyback para celda de baja capacidad
No. de catálogo 2501-208 · 2501-209 · 2501-210
Mantienen la celda de alta capacidad atornillada al travesaño mientras se instala una celda más sensible. Proveen interfaz de ½" clevis (tipo D).
- Compatible con
- 68TM68FM34TM3400 de piso
- Capacidad
- Celdas de 5 N a 50 kN
- Ensayo
- Tensión / Compresión / Flexión
- Materiales / probetas
- Ensayos de baja fuerza en sistemas con celda de alta capacidad
Ver variantes y números de catálogo (3)
| No. de catálogo | Descripción | Interfaz / nota |
|---|---|---|
| 2501-208 | Para celdas 2580 de 500 N a 5 kN | Tipo D |
| 2501-209 | Para celdas 2580 de 10, 30 y 50 kN | Tipo D |
| 2501-210 | Para celdas 2530 de 5 N a 5 kN | Tipo D |
Ref. catálogo de accesorios Instron, 8.ª ed., p. 384
Accesorios especializados bajo consulta
Estos productos dependen de la configuración exacta del sistema, la norma o la geometría de la probeta. Te ayudamos a definirlos.
Celdas de cargaBajo consulta
Celdas de carga estáticas 2530 / 2580
Referencia Series 2530 (5 N–100 kN), 2580 (0.5–600 kN), 2525 y 2519
La celda define la capacidad, la resolución y la interfaz de todo el tren de carga. El catálogo no indica qué celda lleva cada bastidor, por eso la revisamos con los datos de tu equipo.
Ref.: catálogo Instron, p. 216–220
MordazasBajo consulta
Mordazas hidráulicas y DuraSync
Referencia W-5245, W-5450, 2742-301 / -501 y más
Las mordazas hidráulicas de alta capacidad requieren fuente hidráulica independiente (2718-550) en sistemas electromecánicos y configuración específica.
Ref.: catálogo Instron, p. 156–158, 166, 176
Cámaras ambientalesBajo consulta
Alta temperatura: hornos y extensómetros
Referencia Mordazas 2736, extensómetros 2632 y CP1134xx, hornos
Los ensayos a muy alta temperatura (hornos de más de +950 °C) requieren horno, pull rods y extensometría compatibles con el bastidor y la geometría de probeta.
Ref.: catálogo Instron, p. 107–109, 116–127, 162
Fixtures de aplicaciónBajo consulta
Torsion Add-On 3.0
Referencia Placas 2501-270 a -274 para 68SC y 68TM
Ensayos axiales y torsionales simultáneos en 68SC y 68TM. Requiere celda biaxial y placa de montaje según el bastidor.
Ref.: catálogo Instron, p. 228, 353
Fixtures de aplicaciónBajo consulta
Biomédica y farmacéutica
Referencia Jeringas (2870-xxx, CP131100), auto-inyectores, agujas, BioTray CP127243 (34SC / 68SC)
Los fixtures para dispositivos médicos dependen de la norma (ISO 7886, ISO 11040, ISO 11608) y del dispositivo exacto.
Ref.: catálogo Instron, p. 7–20
Fixtures de aplicaciónBajo consulta
Baterías y electrónica
Referencia Adhesión de electrodo, soldadura de colectores, separadores
Los fixtures para celdas de batería y microelectrónica se definen por geometría y norma; varios están documentados para 3400 y 6800 de una columna y de mesa.
Ref.: catálogo Instron, p. 35–40, 59–63
No encontramos accesorios con esa combinación.
Puede existir una opción especializada o una configuración con adaptador. Compártenos tu aplicación y la revisamos.
¿Qué necesitas para tu ensayo?
Una guía rápida de los componentes del tren de carga que conviene revisar según la prueba.
-
Quiero realizar
Tensión en metales
Necesito considerar
- Cuña mecánica 2716
- Caras 2703 según espesor o diámetro
- Extensómetro clip-on 2630 o AutoX 750
- Acondicionador 2210-885 (6800) o 2210-880 (3400)
-
Quiero realizar
Tensión en plásticos, film o elastómeros
Necesito considerar
- Mordaza de tornillo 2710 o neumática 2712
- Caras 2702: hule, lisa o estriada
- Largo recorrido 2603 si la elongación es alta
- Kit Smart-Close 2701-095 para mordazas neumáticas
-
Quiero realizar
Compresión
Necesito considerar
- Platinas rígidas 2501 o con asiento esférico S57xx
- Paralelismo y alineación requeridos
- Capacidad de la celda instalada
- Deflectómetro 2601 si se mide deflexión
-
Quiero realizar
Flexión
Necesito considerar
- Fixture de 3 puntos 2810-400
- 4 puntos con kit 2810-405, según el método
- Diámetro de anvils y claro
- Medición de deflexión al centro (2810-403)
-
Quiero realizar
Peel, puncture o fricción
Necesito considerar
- Fixture de aplicación según norma
- Mordaza superior adecuada al material
- Celda de baja capacidad
- Interfaces superior (6 mm) e inferior (½")
-
Quiero realizar
Pruebas dentro de cámara
Necesito considerar
- Cámara 3119-600 y brackets para 3400/6800
- Módulo de enfriamiento CO₂ o LN₂
- Rango de temperatura de mordazas y extensómetro
- Espacio interno disponible
Accesorios recomendados para las series 6800 y 3400
Selección de familias de uso general en el rango de 0.1 a 50 kN, piezas de desgaste con reposición recurrente y elementos que el catálogo de Instron confirma para estas series. No es un ranking de ventas.
-
Caras de mordaza
Caras de mordaza 2702 para mordazas 2712-04x y 2710-113 a -116
2702-300 a 2702-357
Pieza de desgaste para las mordazas de tornillo y neumáticas más comunes
Solicitar cotización -
Caras de mordaza
Caras de mordaza 2703 para cuñas 2716-010 / -015 / -020
2703-151 a 2703-160
Pieza de desgaste para cuñas mecánicas de 5 a 50 kN
Solicitar cotización -
Mordazas
Mordazas de tornillo (screw-action) 2710-100
2710-111 · 2710-112 · 2710-113 · 2710-114 · 2710-115 · 2710-116
Mordaza de uso general de 0.1 a 10 kN
Solicitar cotización -
Mordazas
Mordazas neumáticas de acción lateral 2712
2712-051 · 2712-052 · 2712-041 · 2712-042 · 2712-045 · 2712-046
Repetibilidad en film, elastómeros y plásticos
Solicitar cotización -
Mordazas
Mordazas de cuña mecánica 2716
2716-016 · 2716-017 · 2716-010 · 2716-015 · 2716-020 · 2716-002 · 2716-003 · 2716-008
Tensión en metales y compuestos de 1 a 150 kN
Solicitar cotización -
Extensómetros
Extensómetro automático AutoX 750 (2665-750)
2665-750 · 2665-751
Confirmado por el catálogo para 3400 y 6800 de dos columnas
Solicitar cotización -
Extensómetros
Extensómetros clip-on estáticos 2630
2630-101 a 2630-123
Extensometría básica según ASTM E83 e ISO 9513
Solicitar cotización -
Extensómetros
Cuchillas y clips para extensómetros 2630
2601-077 · 2601-081 · 2601-082
Repuestos de contacto que se reemplazan periódicamente
Solicitar cotización -
Electrónica
Acondicionador de strain para controlador 6800 / 3400
2210-885 · 2210-880
Necesario para conectar cualquier extensómetro
Solicitar cotización -
Platinas y compresión
Platinas de compresión rígidas 2501
2501-083 · 2501-085 · 2501-106 · 2501-162 · 2501-163 · 2501-116 · 2501-117
Compresión básica de 10 a 300 kN
Solicitar cotización -
Fixtures de flexión
Fixture de flexión de 3 y 4 puntos 2810-400
2810-400 · 2810-405 · 2810-401 · 2810-402 · 2810-403
Flexión de 3 y 4 puntos hasta 5 kN
Solicitar cotización -
Bastidor y seguridad
Kit de aire Smart-Close 2701-095 y pedal neumático
2701-095 · 2701-004
Confirmado para todos los bastidores 3400 y 6800
Solicitar cotización
Elegir el accesorio correcto también forma parte del ensayo
Una mordaza, cara o fixture inadecuado puede provocar deslizamiento, rupturas en la mordaza o resultados fuera de método. Ningún accesorio es universal: su selección depende del ensayo, la probeta y la configuración del sistema.
Los accesorios Instron se conectan por tipo de interfaz (por ejemplo, clevis de 6 mm o de ½" y roscas M30 o M48) y deben ser compatibles con la capacidad de la celda y del bastidor. Algunos requieren adaptadores o revisar la configuración exacta del equipo.
- Tipo de ensayo
- Material
- Geometría de la probeta
- Fuerza requerida
- Capacidad del sistema y celda
- Método de sujeción
- Elongación esperada
- Condiciones ambientales
- Norma o método aplicable
¿No estás seguro de la compatibilidad?
La configuración de un sistema Instron puede variar según el modelo, la capacidad, la celda de carga, la interfaz y la aplicación. Compártenos estos datos y nuestro equipo te ayuda a revisar la configuración adecuada:
- Modelo de tu máquina
- Número de serie, si aplica
- Ensayo que realizas
- Material
- Capacidad requerida
- Accesorio que buscas
¿Encontraste el accesorio que necesitas?
Si ya identificaste el accesorio para tu equipo Instron o necesitas confirmar compatibilidad, compártenos los datos de tu aplicación y nuestro equipo podrá revisar tu solicitud.
Metalinspec | Distribuidor de Instron
Instron® es marca registrada de Illinois Tool Works Inc. Números de catálogo y especificaciones de referencia según el catálogo de accesorios de Instron (8.ª ed.); sujetos a confirmación al cotizar.
