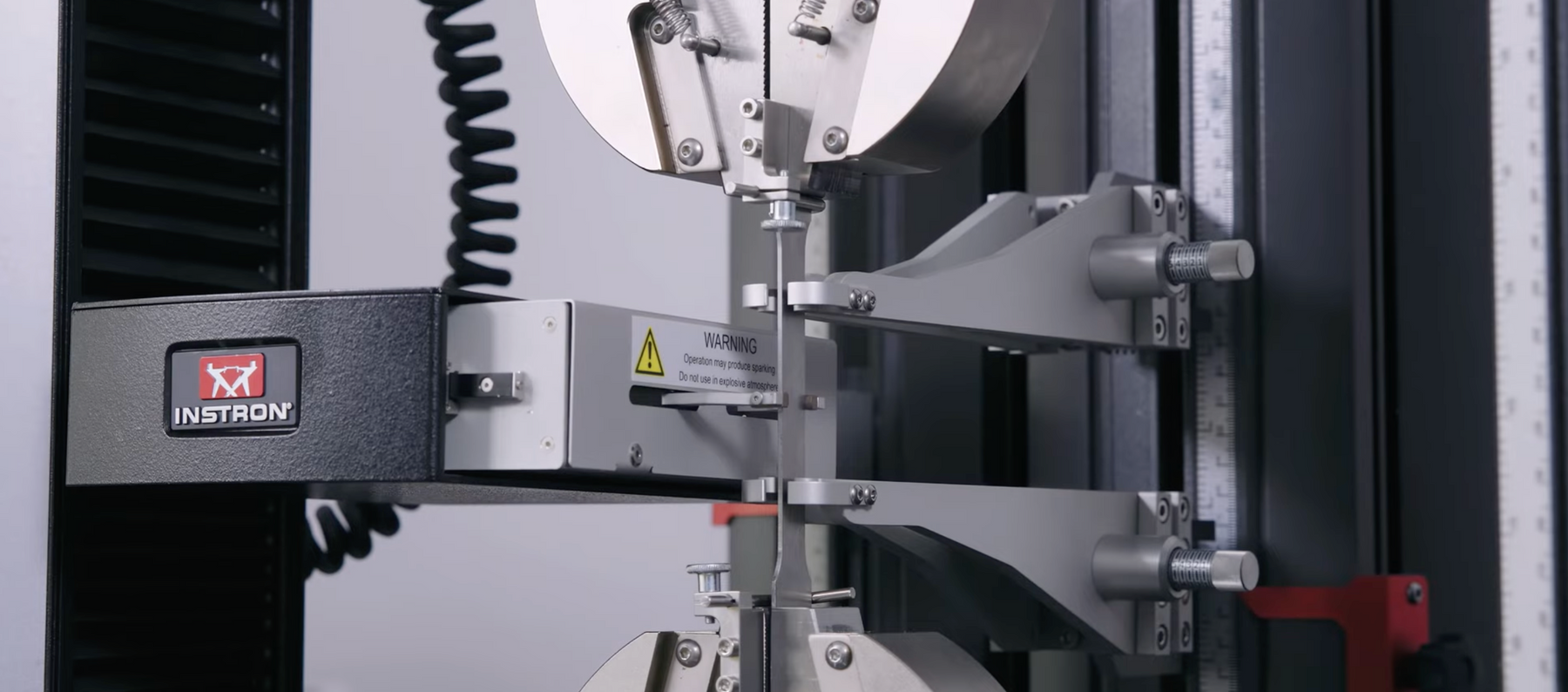

¿Cómo se hace una prueba de tracción de materiales?

Realizar un ensayo de tracción con resultados confiables requiere más que apretar un botón. Implica seleccionar el equipo adecuado, preparar correctamente la probeta, configurar el método según norma y ejecutar un procedimiento que minimice fuentes de error. Esta guía explica los cinco componentes de un sistema completo, los siete pasos del procedimiento estándar y los errores más comunes que invalidan resultados.

Componentes de un sistema de ensayo de tracción

Un sistema completo se compone de cinco elementos críticos. La precisión final del ensayo depende del eslabón más débil.

1. Máquina universal de ensayos

Es el bastidor que aplica y mide la fuerza. Se clasifica por capacidad de carga (de 1 N hasta 2,000 kN) y por configuración: columna única o doble. Las máquinas de baja capacidad son de mesa; las de alta capacidad son de piso e incluyen sistemas servohidráulicos.

2. Celda de carga

Transductor que convierte la fuerza aplicada en señal eléctrica. La precisión típica de una celda de calidad clase 0.5 es del ±0.5% del valor leído desde el 1% de su capacidad nominal. Para resultados confiables, la celda debe estar calibrada y trazable a patrones nacionales o internacionales.

3. Mordazas

Las mordazas sujetan la probeta. Su selección depende del material, geometría y carga esperada:

4. Extensómetro

Mide la deformación directamente sobre la probeta, no en el movimiento del cabezal. Esto evita errores por elasticidad de la máquina y deslizamiento en las mordazas. Hay dos familias:

• Contactantes (clip-on): precisos y económicos; requieren contacto físico y deben retirarse antes de la rotura en materiales frágiles.
• Sin contacto (ópticos o por video): ideales para elastómeros de alta elongación, películas finas o materiales muy frágiles; no afectan la probeta.

5. Software de control y análisis

Configura el método, ejecuta el ensayo, registra los datos y calcula automáticamente las propiedades requeridas por la norma aplicable. Un buen software incluye métodos pre-configurados para ASTM, ISO, JIS, EN y otras normas.

Procedimiento paso a paso para realizar un ensayo de tracción

1. Preparación de la probeta: mecanizar o troquelar la probeta con la geometría especificada por la norma (frecuentemente forma de "hueso de perro" o dogbone). Medir dimensiones reales con calibrador o micrómetro y registrarlas.
2. Selección de mordazas: verificar capacidad, material y superficie de la mordaza según el espécimen.
3. Configuración del método: cargar el método correspondiente a la norma (velocidad, criterio de finalización, propiedades a calcular).
4. Alineación: verificar que el eje de aplicación de carga coincida con el eje longitudinal de la probeta. Una desalineación introduce flexión y altera los resultados.
5. Colocación del extensómetro: instalar el dispositivo sobre la longitud calibrada (gauge length) antes de iniciar el ensayo.
6. Ejecución: iniciar el ensayo y supervisar que la curva se desarrolle según lo esperado.
7. Análisis y reporte: verificar que las propiedades calculadas sean coherentes y emitir el reporte trazable.

Errores comunes que invalidan un ensayo de tracción

1. Medir la deformación con el desplazamiento del cabezal: introduce errores por elasticidad del bastidor y de las mordazas. Solución: usar siempre extensómetro sobre la probeta.
2. Desalineación de la probeta: genera esfuerzos de flexión que reducen artificialmente la resistencia medida. Solución: usar dispositivos de alineación y verificar antes de cada serie.
3. Selección incorrecta de mordazas: el deslizamiento de la probeta o la fractura en las garras invalidan el ensayo. Solución: elegir mordaza según material y rango de fuerza esperado.
4. Velocidad de ensayo fuera de norma: afecta directamente el límite elástico y la resistencia. Solución: apegarse estrictamente a la velocidad prescrita por la norma aplicable.
5. Probetas mal mecanizadas: rugosidades, rebabas o dimensiones fuera de tolerancia introducen concentradores de esfuerzo. Solución: inspeccionar cada probeta antes del ensayo.
6. Celda de carga descalibrada o sobredimensionada: reduce precisión en cargas bajas. Solución: mantener calibración trazable vigente y elegir celda cuya capacidad sea entre 2 y 10 veces la carga máxima esperada.
7. No registrar condiciones ambientales: temperatura y humedad afectan plásticos y elastómeros. Solución: documentar condiciones y, cuando aplique, acondicionar la probeta según la norma.

Preguntas frecuentes

¿Cuál es la diferencia entre máquinas electromecánicas y servohidráulicas?

Las máquinas electromecánicas usan motores eléctricos y husillos: son precisas, silenciosas y económicas hasta 300 kN. Las servohidráulicas usan actuadores hidráulicos: alcanzan capacidades de hasta 2,000 kN y permiten ensayos dinámicos, pero son más costosas y requieren mantenimiento especializado.

¿Qué es una probeta dogbone?

Es la geometría más común de probeta de tracción, con forma de hueso: extremos anchos que se sujetan en las mordazas y una sección central reducida llamada longitud calibrada donde se concentra la deformación y se mide la propiedad.

¿Se puede hacer un ensayo de tracción sin extensómetro?

Técnicamente sí, pero los resultados de módulo y elongación tendrán errores significativos. Para mediciones que requieran exactitud, especialmente módulo de Young o cumplimiento normativo, el extensómetro es indispensable.

¿Cuánto tiempo dura un ensayo de tracción?

Depende del material y la norma. Un ensayo de acero dura entre 1 y 5 minutos. Un ensayo de plástico puede durar de 30 segundos a varios minutos. Un ensayo de elastómero puede llegar a 10 minutos por la alta elongación.

Conclusión

La calidad de un ensayo de tracción depende tanto del equipo como del operador. Una máquina precisa con mordazas inadecuadas o un extensómetro mal colocado genera resultados poco confiables que pueden derivar en decisiones costosas en producción.
